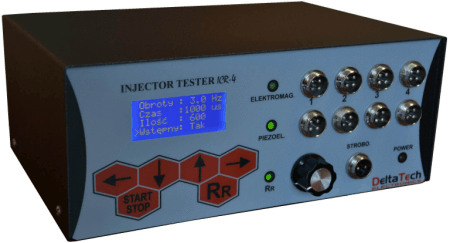

Tester wtryskiwaczy COMMON RAIL ICR-4
z zasilaczem
Tester
ICR-4 służy do sterowania wtryskiwaczami elektromagnetycznymi i
piezoelektrycznymi występującymi w układach wtryskowych Common Rail.
Sterować można maksymalnie czterema wtryskiwaczami danego typu na raz.
Generowany przez tester sygnał sterujący wtryskiwaczami odpowiada
sygnałowi występującemu w sterowniku silnika samochodu.
Parametry
testera
| Napięcie
zasilania |
stałe, zakres 12...15V |
| Pobór mocy |
do 4A (bezpiecznik) |
|
|
| Liczba
sterowanych wtryskiwaczy |
|
| elektromagnetycznych |
4 |
| piezoelektrycznych |
4 |
|
|
| Parametry
symulowanego wtrysku |
|
| obroty |
36...8400 obr/min (możliwość zmiany co
1 obr/min) lub odpowiednio
0,3...70,0 Hz (możliwość zmiany co 0.1Hz)
4 wtryskiwacze sterowane w zakresie 0,3...20,0Hz
2 wtryskiwacze sterowane w zakresie 20,0...40,0Hz
1 wtryskiwacz sterowany w zakresie 40,0...70Hz |
| czas wtrysku |
0,1...5 ms (możliwość zmiany co 0,01
ms) |
|
|
| Programowanie ilości obrotów |
tak |
| Opcja wtrysku wstępnego |
tak (w
zakresie częstotliwości 0,3...20Hz) |
Funkcje testera
Po podłączeniu zasilania tester
wyświetla ekran powitalny,
po czym automatycznie zmienia się
na ekran wyboru typu sterowanego wtryskiwacza. Nazwa "Elektromag."
oznacza wtryskiwacz elektromagnetyczny, natomiast "Piezoelekt." oznacza
wtryskiwacz piezoelektryczny.
Po wybraniu odpowiedniego typu
wtryskiwacza wyświetla się ekran z aktualnie ustawionymi parametrami
sygnału sterującego wtryskiwacza.
Po uruchomieniu wtryskiwaczy tester
wykona sekwencję wtrysków w takiej liczbie jaką wskazuje parametr
"Ilość".
Zmiana wartości symulowanych
obrotów silnika
Parametr "Obroty" informuje o wartości symulowanych obrotów. Wartość ta
jest realną wartością prędkości obrotowej silnika samochodu, tak więc
wtryskiwacz wtryskuje dwukrotnie rzadziej. Zakres zmian tego parametru
wynosi od 30 obr/min do 2500 obr/min.
Zmiana
wartości symulowanego czasu wtrysku
Parametr "Czas" określa czas wtrysku wtryskiwacza. Zakres zmian tego
parametru wynosi od 0.1ms do 5.0 ms. Zmiany można wykonywać co 0.1 ms
lub co 1ms.
Programowanie
ilości sekwencji
Parametr "Ilość" określa ilość sekwencji wtrysków do wykonania. Przez
sekwencję wtrysków rozumie się wykonanie 4 wtrysków, po jednym na
każdym wtryskiwaczu. Tester wykonuje zawsze pełną ilość sekwencji
wtryskowych. Zakres zmian tego parametru wynosi od 0 do 9999. Zmiany
można wykonywać co 10 lub co 100.
Tester wykonuje ustawioną ilość
sekwencji wskazując numer aktualnie wykonywanej sekwencji na
wyświetlaczu. Po wykonaniu ustawionej ilości sekwencji tester kończy
działanie.
Symulacja wtrysku wstępnego
Parametr "Wstępny" umożliwia włączenie symulacji wtrysku wstępnego.
Jeśli parametr ma wartość "Tak" przed każdym wtryskiem wykonywany
będzie wtrysk wstępny. Parametry wtrysku wstępnego są stałe i wynoszą:
czas wtrysku wstępnego: 0.2ms
czas pomiędzy wtryskiem wstępnym a wtryskiem głównym: 1ms.
Jeśli parametr ma wartość "Nie",
wtrysk wstępny nie będzie wykonywany.
OPCJE:
- Możliwość dokupienia do testera
lampy stroboskopowej
|
